Шкафы управления Shuft

В современных промышленных и инженерных системах шкафы управления играют ключевую роль, обеспечивая безопасность, контроль и автоматизацию процессов. Среди многообразия оборудования выделяются продукты бренда Shuft, известные своей надежностью, функциональностью и адаптивностью. В этой статье мы рассмотрим три модели шкафов управления: Shuft-W-SF345-G220-P1-MA, Shuft-W-54-SF3185 и Shuft-W-SM135-G220-P1-MA, разберем их технические особенности, сферы применения и преимущества.

Что такое шкаф управления и зачем он нужен?

Шкаф управления — это комплексное устройство, объединяющее электронные компоненты, автоматику и системы защиты для управления промышленным оборудованием (насосами, вентиляцией, конвейерами и т.д.). Его основные задачи:

• Защита оборудования от перегрузок, коротких замыканий, перепадов напряжения.
• Автоматизация процессов, снижение влияния человеческого фактора.
• Удаленный мониторинг и контроль через интерфейсы (SCADA, IoT).
• Оптимизация энергопотребления.

Шкафы Shuft проектируются с учетом требований ГОСТ, IEC и других стандартов, что делает их востребованными в России и за рубежом.

Шкаф управления Shuft-W-SF345-G220-P1-MA: Компактность с расширенным функционалом

• Напряжение питания: 220 В ±10%, 50 Гц.
• Максимальный ток нагрузки: 16 А (на линию).
• Степень защиты: IP54 (корпус из оцинкованной стали с уплотнителями из EPDM).
• Габариты и вес: 600×400×200 мм, 15 кг.

• ПЛК: Siemens SIMATIC S7-1200 (14 цифровых входов/10 выходов, 2 аналоговых входа).
• Реле защиты: Ток срабатывания 20 А, время отклика <0.1 сек.
• GSM-модуль: Поддержка 4G LTE, частоты 800/1800/2600 МГц, SIM-слот с защитой от влаги.
• Интерфейсы: Ethernet (10/100 Мбит/с), RS-485, USB для локальной настройки.
• Температурный режим: Работа от -25°C до +55°C, хранение до -40°C.
• Дополнительно: Встроенный датчик температуры/влажности (точность ±1°C, ±3% RH), светодиодная индикация статуса.

• Датчики: Honeywell, Schneider Electric, ABB.
• Протоколы связи: Modbus RTU, TCP/IP.
• Сертификаты: CE (Евросоюз), РСТ (Россия), соответствие ГОСТ Р 51321.1.

Shuft-W-54-SF3185: Мощное решение для тяжелой промышленности

• Напряжение: 380 В ±15%, 50/60 Гц.
• Максимальная мощность нагрузки: 45 кВт (3-фазные двигатели).
• Степень защиты: IP65 (алюминиевый корпус с антикоррозийным покрытием).
• Габариты и вес: 800×600×300 мм, 42 кг.

• Частотные преобразователи: Danfoss VFD (диапазон 0.5–400 Гц, режим векторного управления).
• Аккумуляторная система: LiFePO4, 12 В, 100 А·ч (автономность до 8 часов при нагрузке 5 кВт).
• HMI-панель: 7" TFT-дисплей, разрешение 800×480, сенсорный интерфейс, поддержка рус/англ языков.
• Контроллер: Allen-Bradley Micro850 (256 Кб памяти, 12 цифровых входов, 8 аналоговых).
• Температурный диапазон: -30°C до +60°C (с подогревом корпуса).

• Промышленные: Profibus DP, CANopen, EtherNet/IP.
• SCADA-системы: Ignition, WinCC, MasterSCADA.

• Защита двигателей: Перегрузка, перегрев, дисбаланс фаз.
• Модули расширения: Слоты для 3 дополнительных плат (например, GPS-трекер или Wi-Fi).

Shuft-W-SM135-G220-P1-MA: Бюджетный вариант с точным контролем

• Напряжение питания: 220 В ±5%, 50 Гц.
• Максимальный ток: 10 А на линию.
• Степень защиты: IP44 (пластиковый корпус с металлическим каркасом).
• Габариты и вес: 500×300×150 мм, 8 кг.

• Терморегуляторы: 2 канала, точность ±0.5°C, диапазон -10°C до +110°C.
• Таймеры: 8 программ, шаг настройки 1 мин, цикличность суточная/недельная.
• Контакторы: 12 А, 230 В, механическая износостойкость 1 млн циклов.
• Клеммы: Самозажимные WAGO, сечение провода до 4 мм².
• Температурный режим: Работа от -10°C до +40°C.

• Локальное: Кнопки с защитой от пыли, ЖК-дисплей 2x16 символов.
• Удаленное: Опциональный модуль Bluetooth (радиус действия 30 м).

• РОСТЕСТ, EAC.

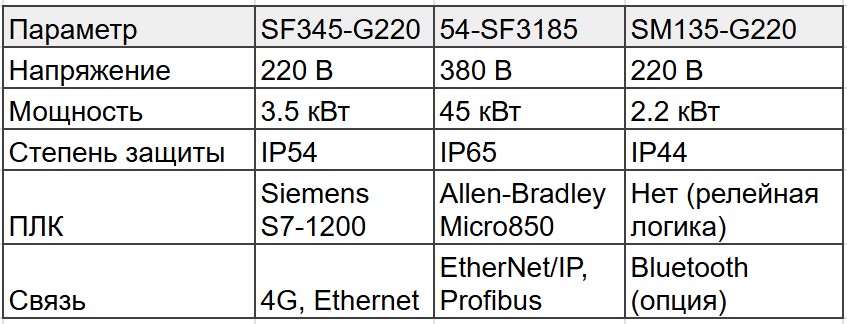

Сравнение моделей

Как выбрать подходящий шкаф управления?

При подборе модели учитывайте:

• Мощность оборудования — соотнесите с номиналом автоматических выключателей.
• Условия эксплуатации — для улицы нужен корпус IP65, для цеха достаточно IP44.
• Функционал — наличие удаленного управления, совместимость с датчиками.
• Бюджет — модели серии SM дешевле, SF подходят для сложных задач.

Тренды в автоматизации: Почему шкафы Shuft востребованы?

• Интеграция с IoT — возможность сбора данных и предиктивной аналитики.
• Энергосбережение — снижение расходов на электроэнергию до 30%.
• Модульность — шкафы легко модернизировать, добавляя новые компоненты.

Монтаж и обслуживание

• Устанавливайте шкафы в хорошо вентилируемых зонах.
• Регулярно проверяйте затяжку контактов и чистоту вентиляционных решеток.
• Обновляйте ПО контроллеров для повышения безопасности.

Шкафы управления Shuft — это современные решения для автоматизации, подходящие как для крупных предприятий, так и для малого бизнеса. Модели SF345, 54-SF3185 и SM135 отличаются гибкостью, надежностью и соответствием актуальным стандартам. Правильный выбор и эксплуатация такого оборудования помогут оптимизировать производственные процессы и минимизировать риски аварий.
