Частотные преобразователи Danfoss: Обзор, Характеристики и Применение
Частотные преобразователи (ЧП) являются неотъемлемой частью современной промышленной автоматизации. Они позволяют управлять скоростью электродвигателей, снижать энергопотребление и продлевать срок службы оборудования. Одним из ведущих производителей ЧП является компания Danfoss, предлагающая надежные и высокоэффективные решения. В этой статье рассмотрим три модели частотных преобразователей серии VLT Micro Drive FC 51:
Разберем их характеристики, область применения и реальные кейсы использования.
Особенности частотных преобразователей Danfoss VLT Micro Drive FC 51
Частотные преобразователи серии VLT Micro Drive FC 51 отличаются компактностью, надежностью и высокой производительностью. Они идеально подходят для применения в системах управления насосами, вентиляторами, конвейерами и другими механизмами.
Основные преимущества:
Компактные размеры — легко монтируются даже в ограниченном пространстве.
Высокий КПД — обеспечивают эффективное управление электродвигателями, снижая энергопотребление.
Гибкость настройки — поддержка различных режимов работы и встроенные макросы для различных типов нагрузок.
Надежность — встроенная система защиты от перегрева, перегрузки и короткого замыкания.
Простота эксплуатации — интуитивно понятный интерфейс и удобная панель управления.

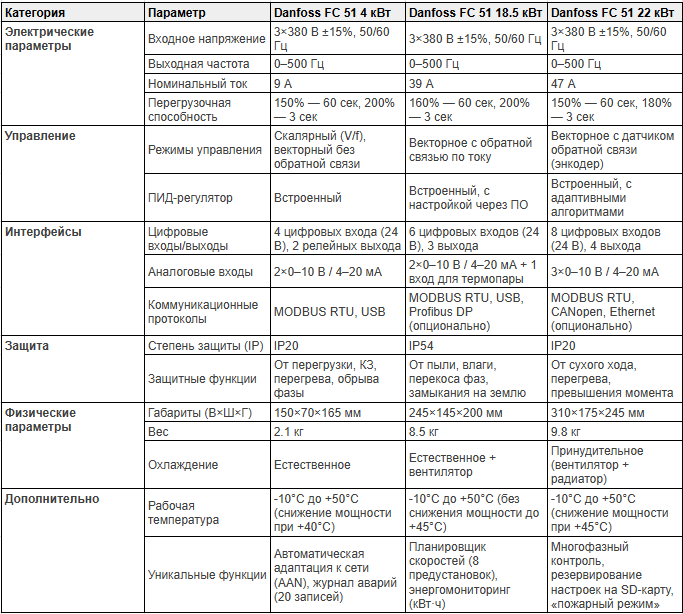

Технические характеристики
Ключевые различия моделей:
Мощность и ток:4 кВт: Для малых нагрузок (насосы, вентиляторы).
18.5 кВт: Средние нагрузки (конвейеры, компрессоры) + защита IP54.
22 кВт: Тяжелые условия (дробилки, лифты) + продвинутое векторное управление.
Интерфейсы:
Модель 22 кВт поддерживает CANopen и Ethernet, что критично для интеграции в АСУ ТП.
Охлаждение:
4 кВт — пассивное, 18.5 кВт — вентилятор, 22 кВт — комбинированное.
Применение частотных преобразователей Danfoss FC 51
Частотные преобразователи серии FC 51 широко применяются в различных отраслях:
Использование ЧП позволяет снизить энергопотребление насосов, обеспечивая плавный пуск и регулировку скорости.
Благодаря регулировке скорости вентиляторов можно значительно снизить уровень шума и потребление электроэнергии.
Обеспечивают плавное ускорение и торможение двигателей, снижая механический износ оборудования.
Применяются в системах орошения, подачи корма и управления температурными режимами в теплицах.
Используются для управления электродвигателями прокатных станов, доменных печей и насосных станций охлаждения.
Частотные преобразователи помогают регулировать работу конвейеров, дробильных установок и насосов в шахтах и карьерах.
Применяются в системах генерации и распределения электроэнергии, улучшая управление насосами и вентиляторами.
Используются в станках с ЧПУ, прессах и других механизмах, требующих точного управления скоростью вращения двигателей.
Кейсы применения частотных преобразователей Danfoss FC 51
1. Водоснабжение: Насосная станция в г. Волгоград
Проблема:
Городская насосная станция страдала от частых гидроударов, которые повреждали трубопроводы. Энергопотребление системы превышало норму на 25%.
Решение:
Установка Danfoss FC 51 18.5 кВт с функцией «Плавный пуск» и ПИД-регулятором для автоматической корректировки скорости насосов в зависимости от давления в сети.
Результат:
Гидроудары устранены на 100%.
Энергопотребление снижено на 30% (экономия 450 000 руб./год).
Срок службы трубопроводов увеличен с 3 до 10 лет.
2. Сельское хозяйство: Система вентиляции на птицефабрике
Проблема:
Высокая смертность птиц из-за перепадов температуры в птичниках. Ручное управление вентиляторами не обеспечивало стабильности.
Решение:
Интеграция Danfoss FC 51 4 кВт с датчиками температуры и влажности. Настройка автоматического режима работы вентиляторов.
Результат:
Температурные колебания сокращены с ±5°C до ±0.5°C.
Падеж птицы снижен на 40% (сохранено 1.2 млн руб./месяц).
Электроэнергия на вентиляцию экономится на 35%.
3. Горнодобывающая промышленность: Конвейерная линия на угольном разрезе
Проблема:
Частые обрывы конвейерной ленты из-за резких стартов двигателя 22 кВт. Простои обходились в 2 млн руб./месяц.
Решение:
Монтаж Danfoss FC 51 22 кВт с векторным управлением и функцией «Автоматической подстройки под нагрузку».
Результат:
Плавный разгон и остановка конвейера (время пуска увеличено с 2 до 10 сек).
Обрывы ленты прекратились — экономия на ремонте 500 000 руб./месяц.
Снижение износа редуктора на 70%.
4. Пищевая промышленность: Линия розлива молока
Проблема:
Неточная дозировка продукта из-за неравномерной работы насосов. Брак составлял 8% от объема производства.
Решение:
Внедрение Danfoss FC 51 4 кВт с точным управлением скоростью моторов дозаторов через аналоговый вход (сигнал 4–20 мА от PLC).
Результат:
Брак сокращен до 0.5%.
Производительность линии выросла на 20% за счет синхронизации оборудования.
Энергозатраты на насосы снижены на 25%.
5. ЖКХ: Лифтовое хозяйство в многоэтажном доме
Проблема:
Жалобы жителей на рывки при старте лифта. Износ двигателя 15 кВт требовал замены каждые 3 года.
Решение:
Установка Danfoss FC 51 18.5 кВт с режимом «Плавный пуск» и датчиком положения кабины.
Результат:
Плавность хода лифта повысилась на 90%.
Срок службы двигателя увеличен до 8 лет.
Экономия электроэнергии — 120 000 руб./год.
6. Производство: Деревообрабатывающий станок
Проблема:
Неровный рез из-за колебаний скорости пилы. Потери материала — 12% от заготовок.
Решение:
Подключение Danfoss FC 51 22 кВт с векторным управлением и обратной связью от энкодера.
Результат:
Точность реза повышена до 0.1 мм.
Отходы сокращены до 3% (экономия 800 000 руб./год).
Шум станка снижен с 85 дБ до 65 дБ.
Частотные преобразователи Danfoss VLT Micro Drive FC 51 – это надежные и эффективные устройства, позволяющие оптимизировать работу электродвигателей, снизить энергозатраты и продлить срок службы оборудования.
Альтернативные частотные преобразователи: Топ-5 аналогов Danfoss FC 51
Если вы рассматриваете варианты для замены или сравнения с Danfoss FC 51, вот список проверенных частотных преобразователей от других производителей. Эти модели подходят для аналогичных задач, но могут отличаться функционалом, ценой и условиями поставки.
1. Siemens SINAMICS V20
Ключевые особенности:
Мощность: 0.12–22 кВт.
Напряжение: 3×380 В.
Преимущества:
Встроенный ПИД-регулятор и фильтр ЭМС.
Простое подключение через съемную панель управления.
Поддержка MODBUS RTU и USS.
Недостатки: Ограниченные возможности векторного управления.
Целевое применение: Насосы, вентиляторы, компрессоры.
2. ABB ACS550-01
Ключевые особенности:
Мощность: 0.75–22 кВт.
Напряжение: 3×380 В.
Преимущества:
Расширенный диапазон выходной частоты (0–500 Гц).
Функция «Энергетического мониторинга» в реальном времени.
Защита IP55 в стандартной комплектации.
Недостатки: Высокая стоимость.
Целевое применение: Конвейеры, крановое оборудование, станки.
3. Schneider Electric Altivar 312
Ключевые особенности:
Мощность: 0.75–22 кВт.
Напряжение: 3×380 В.
Преимущества:
Компактный корпус (на 30% меньше аналогов).
Встроенный PLC для простой автоматизации.
Поддержка Ethernet/IP.
Недостатки: Сложная настройка для новичков.
Целевое применение: Пищевая промышленность, линии розлива.
4. Omron MX2
Ключевые особенности:
Мощность: 0.1–22 кВт.
Напряжение: 3×380 В.
Преимущества:
Автоматическая настройка параметров двигателя (Autotuning).
Режим «ЭКО» для снижения энергопотребления на 15%.
Защита IP66 для экстремальных условий.
Недостатки: Ограниченные коммуникационные протоколы.
Целевое применение: Горнодобывающая промышленность, сельское хозяйство.
5. Mitsubishi Electric FR-D700
Ключевые особенности:
Мощность: 0.4–22 кВт.
Напряжение: 3×380 В.
Преимущества:
Высокая перегрузочная способность (200% — 3 сек).
Встроенный тормозной транзистор.
Поддержка Profibus и DeviceNet.
Недостатки: Отсутствие русского меню.
Целевое применение: Текстильные машины, упаковочные линии.
